型號 |
（Model No.） |
BL-3D-5700 |
|
|
軸數 |
No. of Axis |
5軸 |
|
|
加工線徑 |
input OD of Wire |
硬料hard material Φ3.0 ～φ 6.0mm |
軟料soft material Φ3.0 ～ φ8.0 mm |
|
送線輪數 |
No. of Feeding Round |
3組 |
|
|
送線軸伺服電機功率 |
Power of Wire Feeding Motor |
4.5KW |
|
|
轉臂軸伺服電機功率 |
Power of Turning Motor |
4.5KW |
|
|
切刀軸伺服電機功率 |
Power of Wire Cuter Motor |
1.0KW |
|
|
進退軸伺服電機功率 |
Power of Moving Motor |
1.0KW |
|
|
折角軸伺服電機功率 |
Power of Angle Control Motor |
2.0KW |
|
|
機器重量 |
Weight of Machine |
2800KG |
|
|
輸入電源 |
Input Power |
380V/50HZ/3PH |
|
|
機器尺寸（長度X寬度X高度） |
Size of Machine |
3310mm X 2000mm X 1900mm |
|
|
配件名稱 |
品牌產地 |
|
伺服電機 |
SANYO |
|
直線滑軌 |
臺灣上銀 |
|
鍵盤 |
羅技 |
|
編碼器 |
SANYO |
|
開關電源 |
臺灣明緯 |
|
熒光屏 |
臺灣友達 |
|
變頻器 |
臺灣臺達 |
|
數控系統 |
臺灣益圖 |
|
軸承 |
日本NSK |
|
滾珠絲桿 |
臺灣上銀 |
|
電腦主板 |
臺灣 |
|
減速機 |
德國紐卡特/臺灣品宏 |
|
機座材質 |
A3鋼料 |

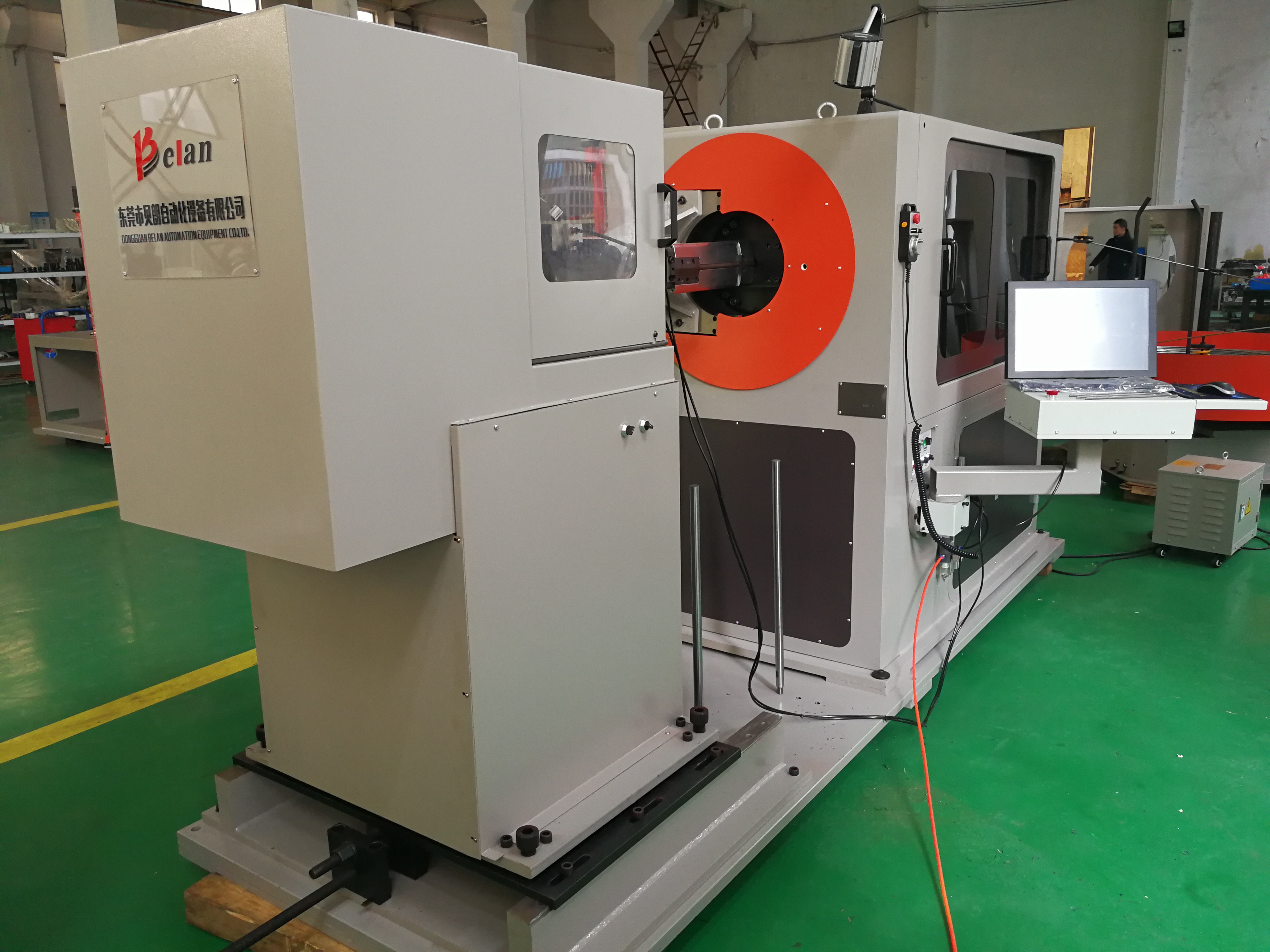

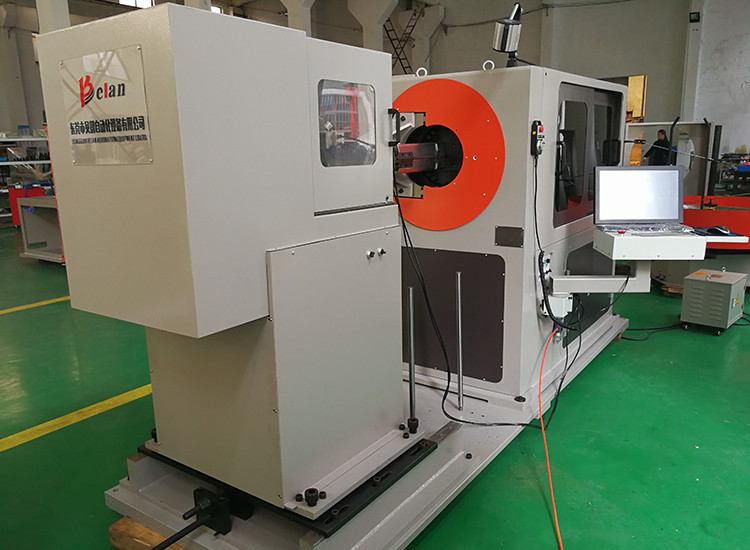

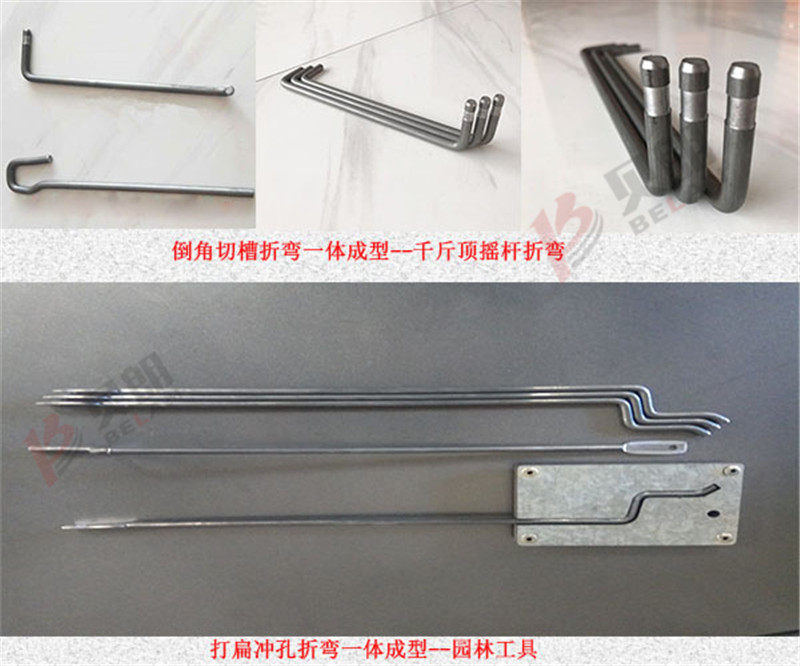

倒角切槽折彎一體設備機是由轉頭5700機和倒角機組合，由5700機系統進行控制兩臺設備運轉

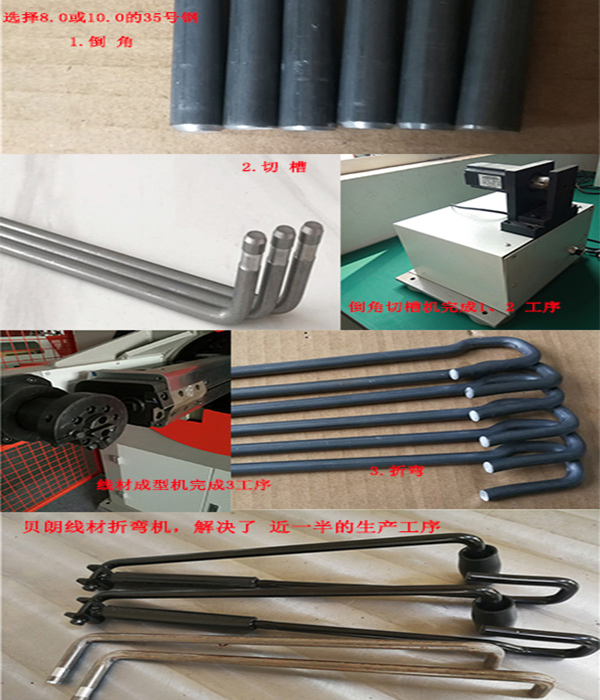

運轉如下：
1、折彎機送線到倒角機；
2、倒角機倒角切槽；
3、折彎機抽回線材；
4、折彎機進行折彎；
5、折彎機切斷線材完成；
l 結構輕巧，運行快速，采用歐美成型技術，生產精度高，穩定性好；
l 送線和轉臂，既分離又配合，轉頭時，真正實現不轉線，生產更穩定；
l 可以實現推小旋繞比的圓弧和多圓圈，比平板機更方便。
l 軸承、齒輪等重要零部件采用臺灣進口配件，設備耐用可靠；采用高速電機，生產速度高于國內同類產品25%以上
l 專業外觀設計，顏值越高，責任越大；
l 邊生產邊調速邊改程序，操作方便，開機、關機、最快速、最慢速折角，角度無變化，
l 連入互聯網，通過手機實現遠程控制，售后服務更方便
l 鋼絲對接機工具的使用，讓機臺的換線操作更方便。

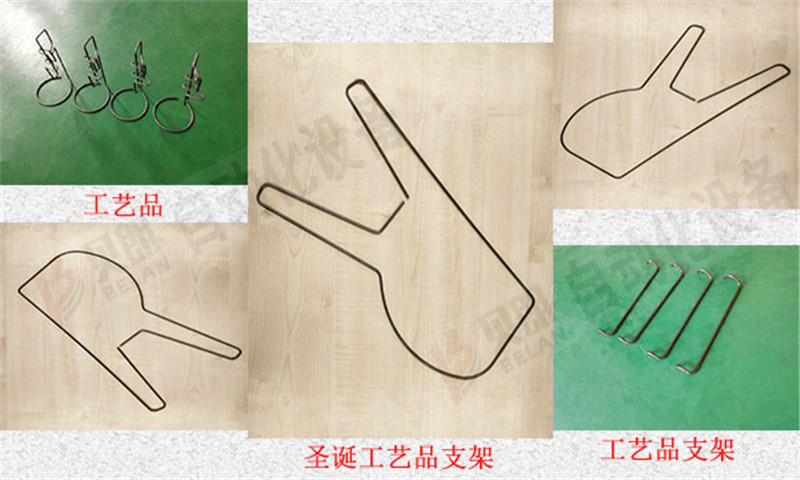

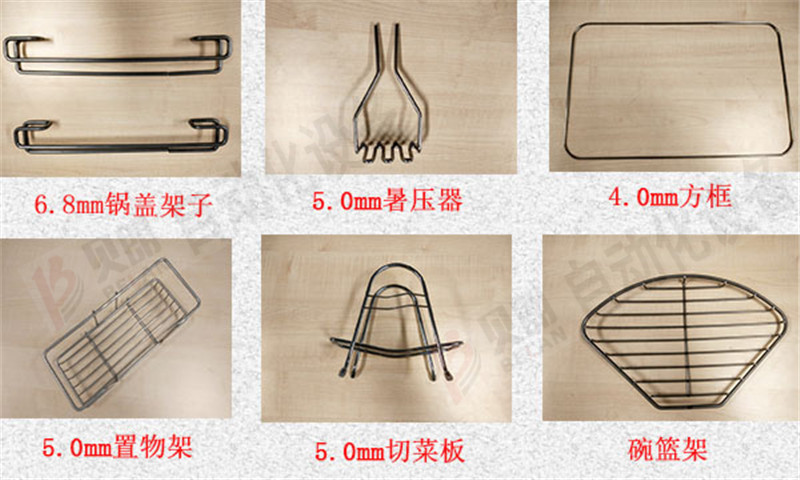

5700機還可以生產更多產品
